二、独特技术及工艺
1. RS-232 ，RS-485 ，RS-422 接口可选；
2. 内置600W/ms 抗雷击和1500V 抗静电保护器；
3. RS-485 信号流向自动识别，速率0～115.2Kbps 自适应；
4. RS-485 支持128 节点，RS-422 支持64 节点
5. 进口光收发模块，确保数据稳定传输。根据需要可提供20、40、60公里的传输距离；
6. 电源及收发指示灯正确指示工作状态；
7. 工业级设计，全部表面贴装工艺保证了产品的长期可靠性。
8. 信号线15KV静电保护、600W/ms雷电防护
三、技术指标
1）电源DC5V±10%(或外输入电源AC5v)
2）电接口DB-9 针接口，配工业接线端子
3）速率0～115.2Kbps 自适应
4）光接口SC或FC 光接口
6）适用光纤9/125μm
7）波长1310nm 或1550nm
8）发射光功率≥-12dBm
9）光接收灵敏度≤-35dBm
10）传输距离≥20Km
11）误码率≤10-9
12）外形尺寸102 mm×90 mm×30 mm
13）重量0.3Kg
14）工作温度-20℃～75℃
四、使用说明

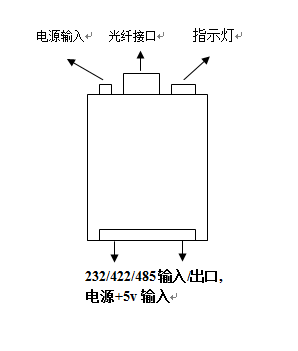

1） 产品外型说明
2）电源接口
采用外输入电源为DC+5V，DC输入口为针型插头，+5V丛DB9针第4脚输入。
3）光接口
232/485光纤转换器用于点对点通信，采用进口光收发模块，FC 或SC 光接口。
使用时将标有“TX”的端口通过单模光纤与对端标有“RX”的端口相连。

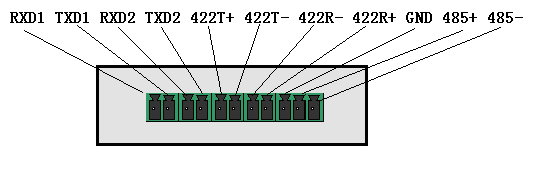

4）电信号接口
232/485/422 电信号为凤凰端子接口，定义如下：
5）RS-232 接口
TXD1（发送信号）、 RXD1（接收信号），为第一组RS232信号。
TXD2（发送信号）、 RXD2（接收信号），为第二组RS232信号。
选择RS-232 接口时，要连接地线GND。
6）RS485/422接口
RS-485-------------485-，485+ ，GND
RS-422-------------422T+，422T-，422R+，422R-, GND
7）接地说明
RS-232，RS-485，RS-422 通信建议一定要接GND，
因为RS-485，RS-422通信要求通信双方地电位差小于12V,及RS-485 接3 根线（T＋、T－、GND）,
RS-422 接5 根线（T+、T-、R+、R-、GND）,信号的地线相连但不要接大地。
10）电源
232/485 单模光纤转换器采交流或用直流＋5 供电，
电源从电源端子引入，随机配有AC220V/DC电源适配器。
也可以从DB9座4脚引入电源+5v。
11）指示灯
232/485/422 单模光纤转换器提供四个指示灯，
POW 为电源指示灯，
LOF为光信号丢失指示灯，
TX指示有数据从转换器往外发送，
RX 指示转换器接收外部数据。
