一：概述
RUN-120H-4E1-4FE-32P综合业务光接入设备是我公司采用自主知识产权的大规模集成电路，应用时分复用技术，将以太网信号、E1信号、话路信号等混合编码后在一对光纤上传输。实现百兆以太网业务、E1业务、话路业务等混合传输。该机采用19英寸、1U机框设计，集成度高，体积小，功耗低，工作可靠，安装使用方便。
二：主要功能与特点
提供1个光接口，光口速率为155M；
提供4路10/100M自适应以太网口，全双工/半双工自适应；支持逻辑隔离；
提供4路E1业务口 ，全数字时钟恢复和平滑锁相技术；
提供1-32路电话接口；
电话接口含过压以及防雷保护；
电源为DC-48V,DC+24V,DC-24V，AC 220V等；
无中继传输距离大于20公里，最大120公里
三：技术指标
3.1 光接口
波 长：1310nm（标准机型）或1550nm
发送功率：≥－12dBm
接收灵敏度：≤－37dBm(BER≤10-11)
接口方式：FC（标准机型）或SC以及单纤
3.2 E1接口
设备有4路E1接口，符合G.703建议
速率：2048Kb/s ±50ppm
码型：HDB3
阻抗：75Ω（非平衡）或120Ω（平衡）
抖动：符合G.742 G.823建议
输入口允许衰减： 0～6dB
E1接头：BNC头
3.3 以太网接口
支持线速10Base-T/100Base-T,全双工/半双工 自适应
符合IEEE802.3/IEEE802.3u标准
使用标准RJ45插头
3.4 话路接口及信令
交换侧
摘机阻抗： < 500Ω
挂机阻抗： > 10KΩ
用户侧
环路阻抗：≤2000Ω（包括话机）
空闲电路电压≤ 50V
环路电流： 25mA
摘机门限： 8mA
极性反转时延： < 50ms
拨号： 脉冲拨号单脉冲失真< 5ms
带内音频拨号总失真满足话音接口特性
摘机时延： < 100ms
铃流：
远端(FXS)铃流发生器
频率：25 Hz±3 Hz
幅度：75V±5Vrms
铃流时延< 50ms
输出总功率≤ 10W（以机箱为单位）
局端(FXO)铃流检测
幅度范围：最小38Vrms
话音接口
阻抗：600Ω或三元件复式阻抗
音频范围：300-3400 Hz
编码律：CCITT建议G.711 A律
二线接口电平：二线发0dBr 二线收-3.5dBr
四线接口电平：四线发0dBr 四线收 0dBr
回损：300-600 Hz > 12dB 600-3400 Hz > 15dB
频率响应：300-3400 Hz （+0.5，-0.5dB）
空噪：≤-65dBm0p
增益：-45 dBm0——+3 dBm0（+0.5，-0.5dB）
总信噪比：符合ITU G.713样板如图所示
模拟（四线至四线或二线至二线）信道的信号/总失真与输入电平的关系
2/4线接口规范：
压缩率：ITU G.711中A律
阻抗：平衡600Ω
音频范围:300Hz―3400Hz
回波损耗：不低于18Db
3.5 功耗
整机功耗 ＜35W
3.6 工作环境
工作温度：0～45℃
相对湿度：≤95%（25℃时）
大气压力： 70～106Kpa

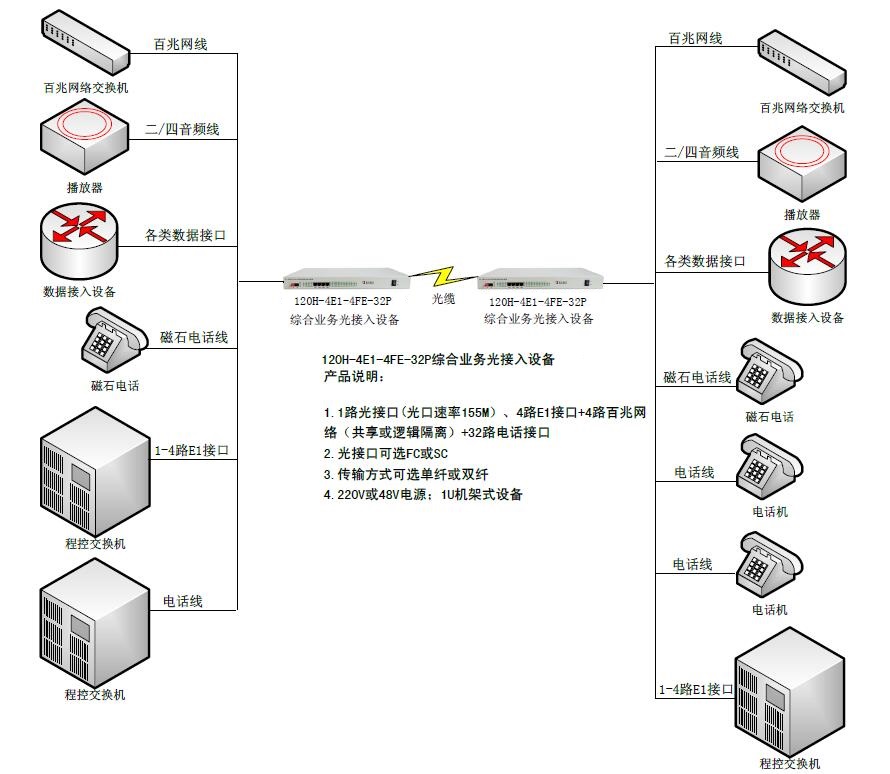

四：典型应用
